時間:2013-02-01 17:03 來源:西安美天機電設備有限公司 作者:王技術 點擊: 次

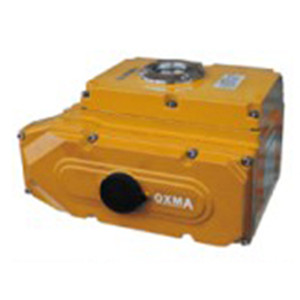

新型電動閥門驅動裝置，可直接接收工業控制儀表計算機等輸出的 4 — 20mA DC （ 1 — 5V DC ）信號，進行位置控制。該裝置重量輕，精度高，牢固可靠，內置式智能控制模塊，采用以工業單片機為核心的智能信號采集控制，無須外伺服放大器，按輸入信號和電動裝置的位置進行智能步距調整自動定位，抑制振蕩，并能對電動裝置的轉角（或位移）的零點和滿度 進行自動標定，調零幅不僅方便至致，而且十分準確，同時輸出 4 — 20mA DC 閥位反饋信號，操作十分方便。
主要技術參數：
電源電壓： AC 220V/50Hz
輸入信號： 4 — 20mA DC ，1 — 5V DC （限智能調節）
動作范圍： 0 — 90 度
類 型：回轉型和直線型
|
機型 性能 Model Performance |
MT-05 |
MT-10 |
MT-20 |
MT-40 |
MT-50 |
MT-100 |
MT-200 |
|||||||
|
電源 Power |
DC12V 24V AC110V 12V 220V 380V 50/60HZ |
|||||||||||||
|
輸出力矩 N.M Output torque |
20 |
50 |
50 |
100 |
100 |
200 |
400 |
200 |
500 |
1000 |
2000 |
|||
|
時間 Time |
20s |
30s |
13s |
30s |
9s, 30s, 60s, 120s |
30s,50s |
100s |
|||||||
|
電機 Electric machine |
10W |
23W |
40W |
80W |
90W |
100W |
100W |
|||||||
|
保護 Prorection |
過熱保護（自動恢復型）Over-hot protection (automatically returing type) |
|||||||||||||
|
輸入信號 Input signal |
4-20MA.DC、1-5v.DC(其它可出廠前選定)（Others would be set before sale） |
|||||||||||||
|
輸出信號 Output signal |
4-20MA.dc(其它可出廠前選定)（Others would be set before sale） |
|||||||||||||
|
轉動角度 Rotation angle |
|
0-90° |
||||||||||||
|
環境溫度 Surrounding temperature |
-25℃~60℃ |
|||||||||||||
|
耐壓值 Pressure-withstanding value |
1500VAC/分鐘 1500VAC/minute |
|||||||||||||
|
絕緣電阻 Insulated resistance |
100MΩ（500V） |
|||||||||||||
|
重量 Weight |
2．2KG |
4．0KG |
7．0KG |
7．6KG |
7．8KG |
11.2KG |
11.8KG |
|||||||
|
安裝角度Installation Angle |
任意角度Any angle |
|||||||||||||
|
防水性 Waterproof Performance |
IP-67 |
|||||||||||||
|
箱體材料 Case material |
鋁合金壓鑄件Aluminium die-casting components |
|||||||||||||
|
手動操作 Manually Operating |
用可卸式六角柄操作Operated by disassembling type hexagonal handle |
|||||||||||||
|
限位Position-limiting |
電動操作時:全開閉極限開關;手動操作時:機械擋塊 |
|||||||||||||
